IntroductionPrésentation du kit

Le Minitel était un terminal informatique utilisé en France dans les années 1980 et 2010. Il permettait aux utilisateurs d'accéder à divers services en ligne tels que la messagerie, les annuaires téléphoniques et même la consultation de pages web rudimentaires. Le Minitel a été un précurseur des services en ligne et a joué un rôle important dans l'histoire de l'informatique en France.

Le Kit de réanimation Minitel vise à redonner vie à cet appareil, qui a perdu sa fonction principale depuis la fermeture du réseau Télétel en 2011.

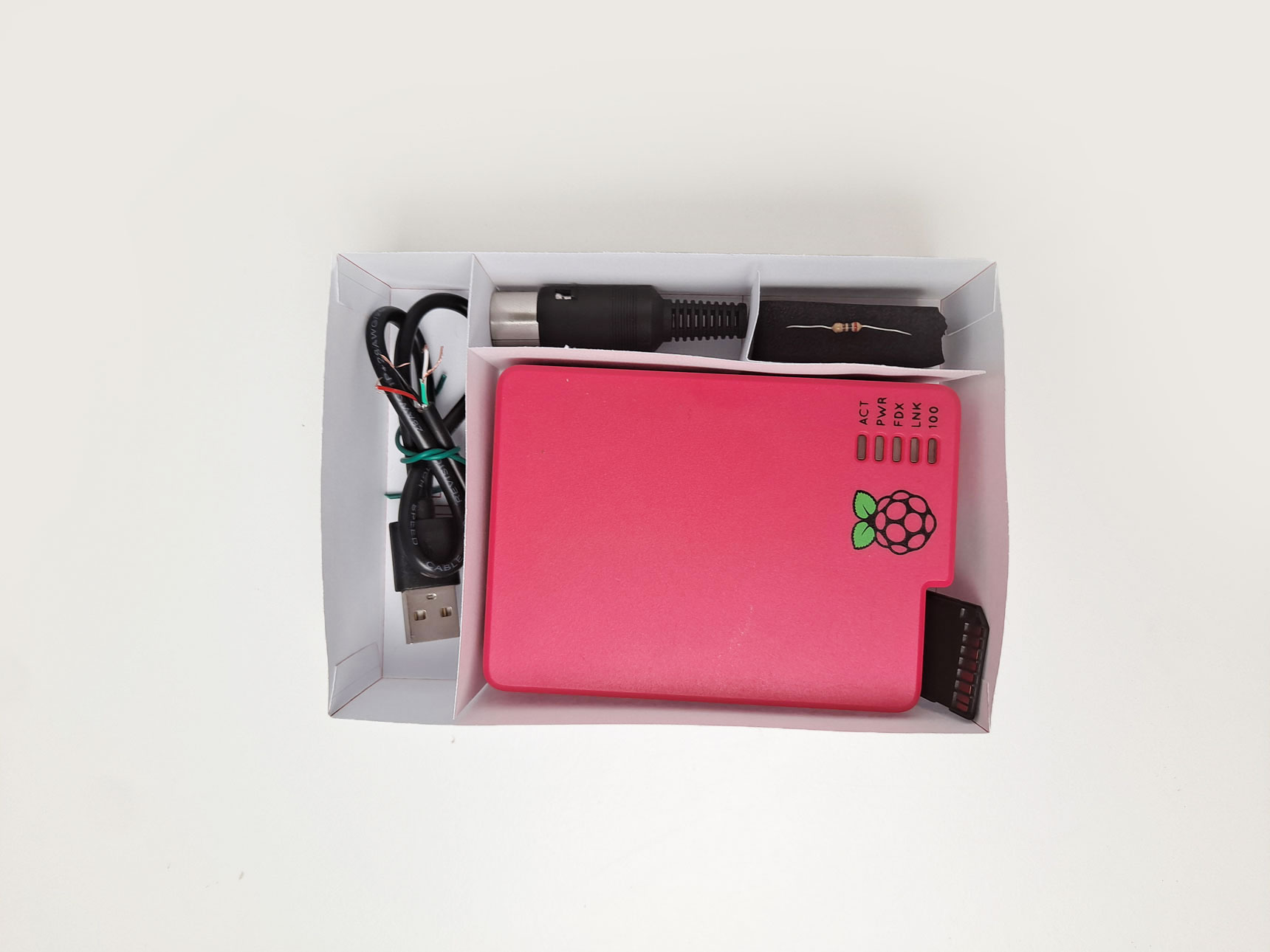

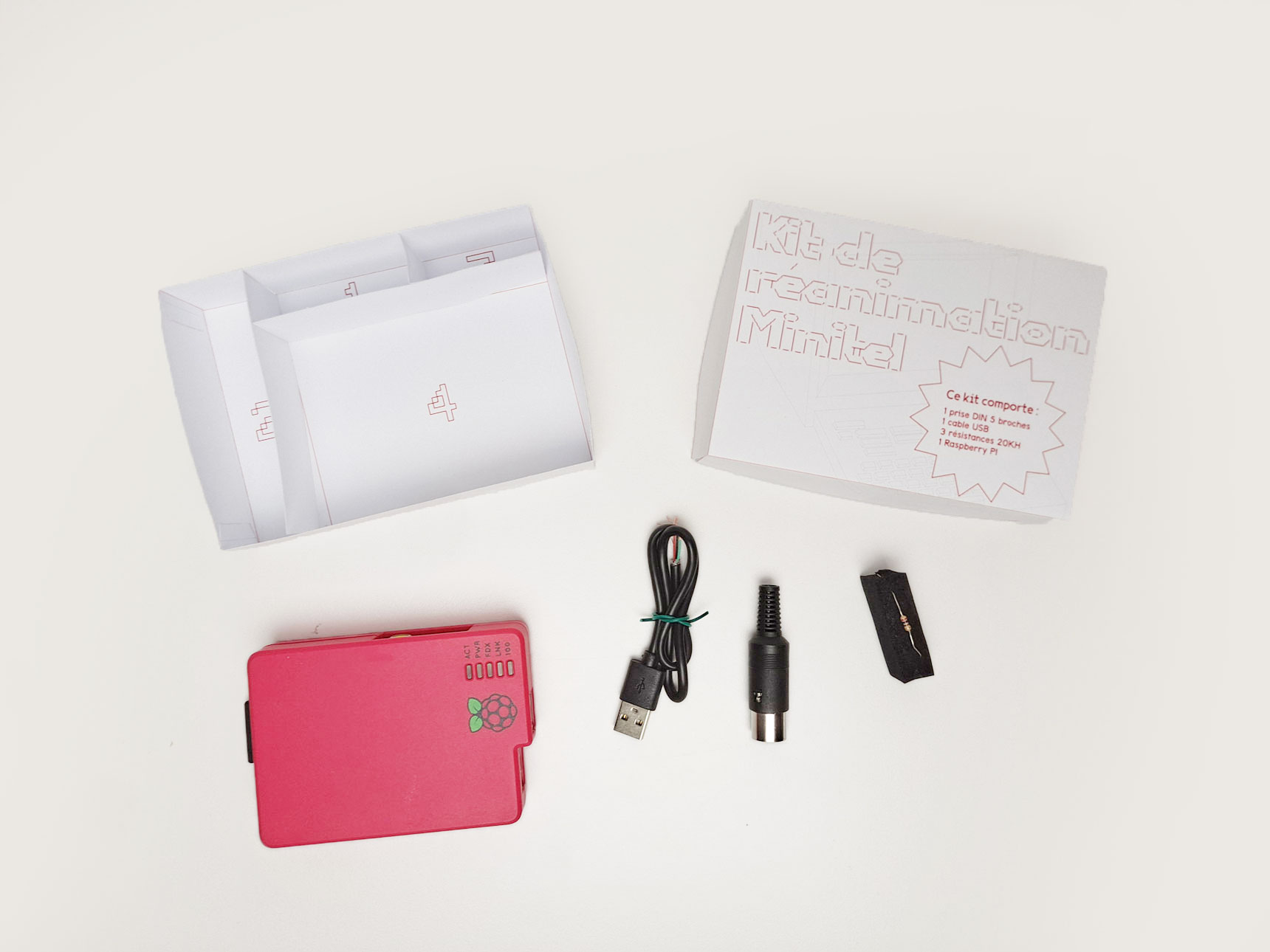

Le Kit contient :

Une prise DIN 5 broches
Un câble USB
3 résistances 220KH
Un raspberry PI

⚠ Certains outils ne sont pas fourni dans ce kit,
pensez à vous munir du matériel suivant :

Un fer à souder
De l'étain
Un multimètre
Un câble d'alimentation micro
Un Minitel
Un clavier, une souris et un écran (si vous souhaitez aller plus loin)

Etape 1Création du câble de communication

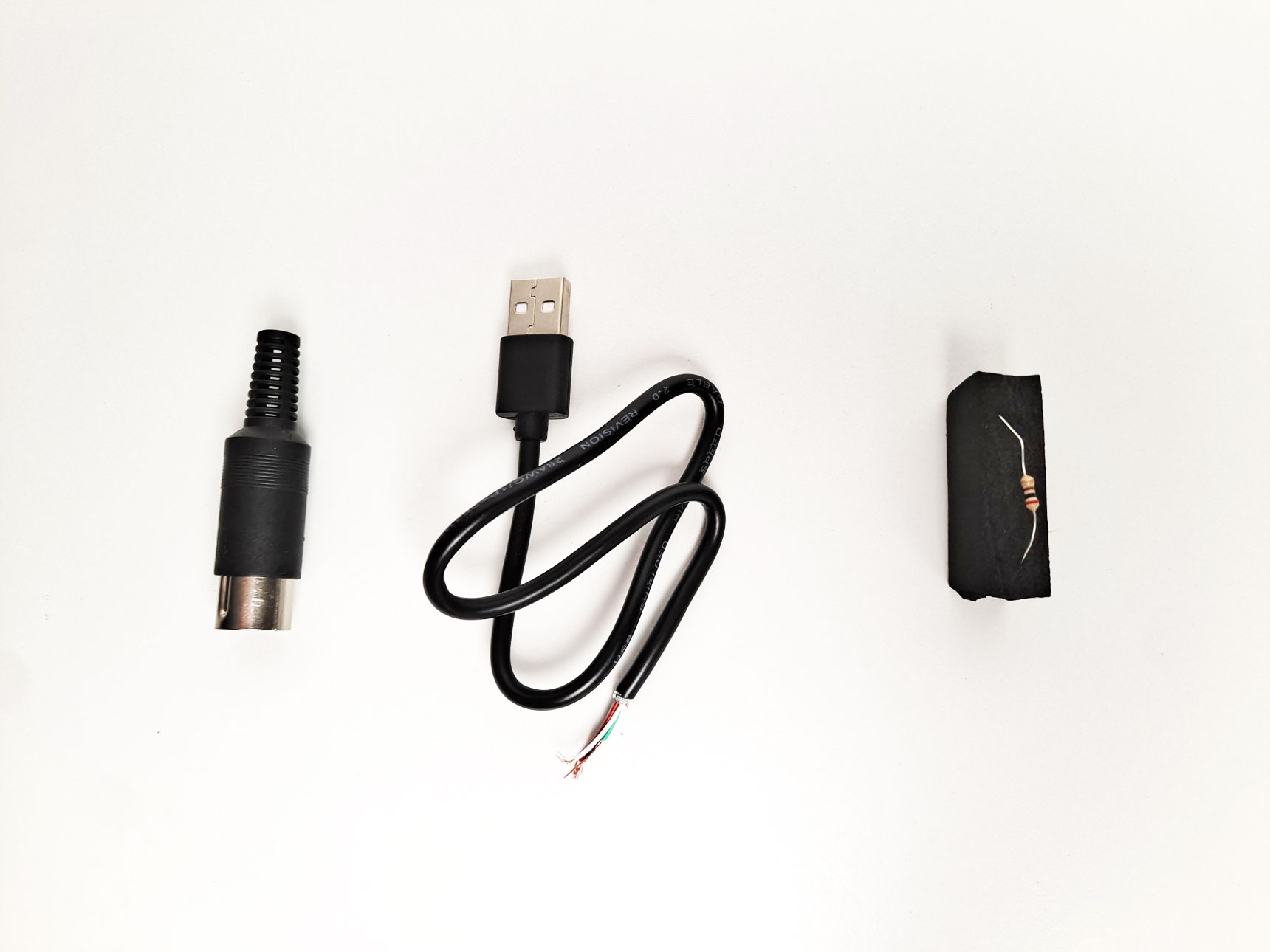

La première étape est de se munir de tout le matériel nécessaire pour concevoir le câble de communication, qui sera utilisé pour connecter le Minitel au Raspberry PI.

Pour concevoir ce cable, le Kit vous fourni

Une prise DIN 5 broches
Un câble USB
1 résistance 220KH (dont deux autres en guise de pièces de rechange)

⚠ Notez qu'il vous faudra aussi le matériel suivant :

Un fer à souder
De l'étain

Etape 2Ouverture de la prise DIN

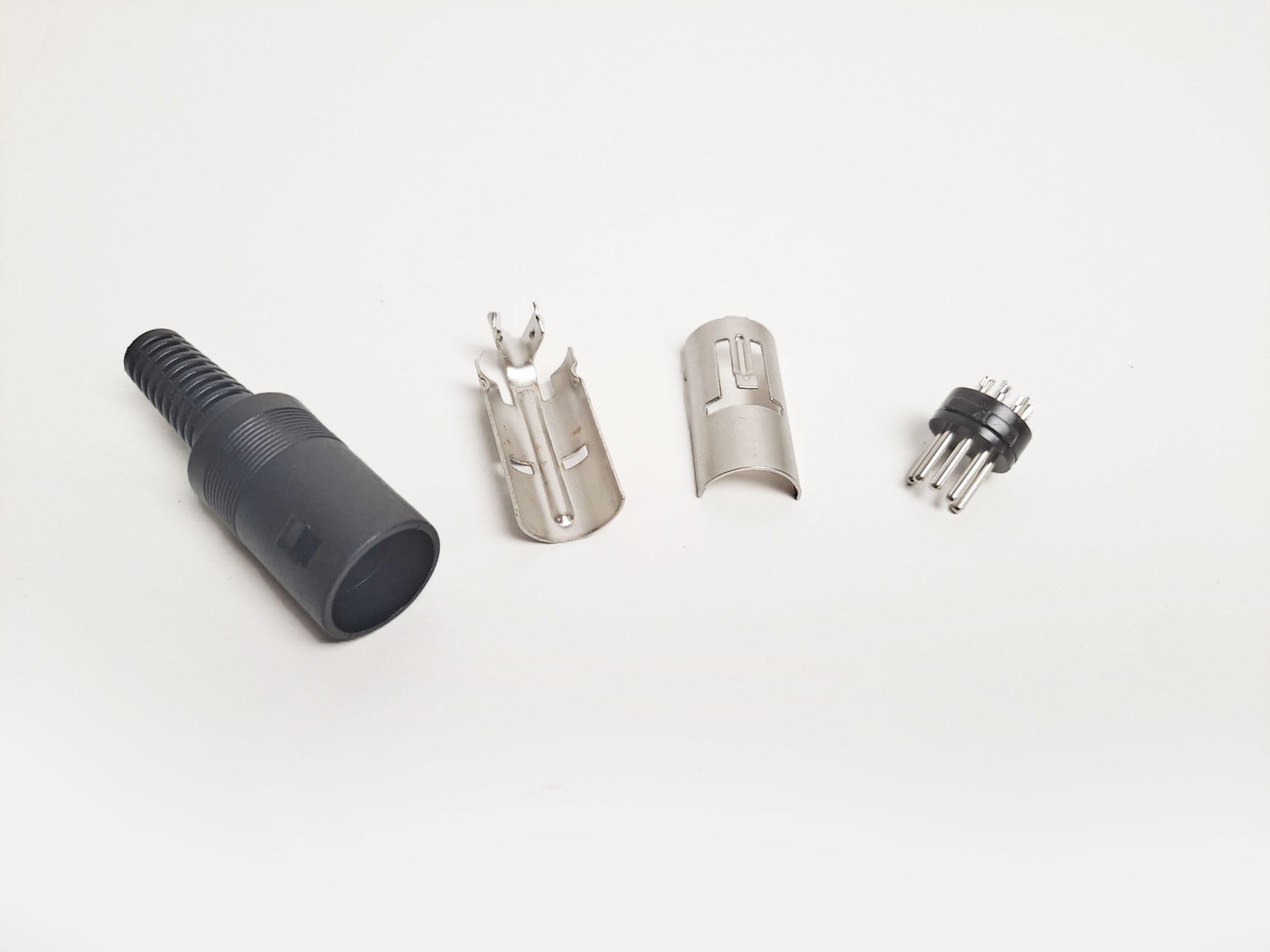

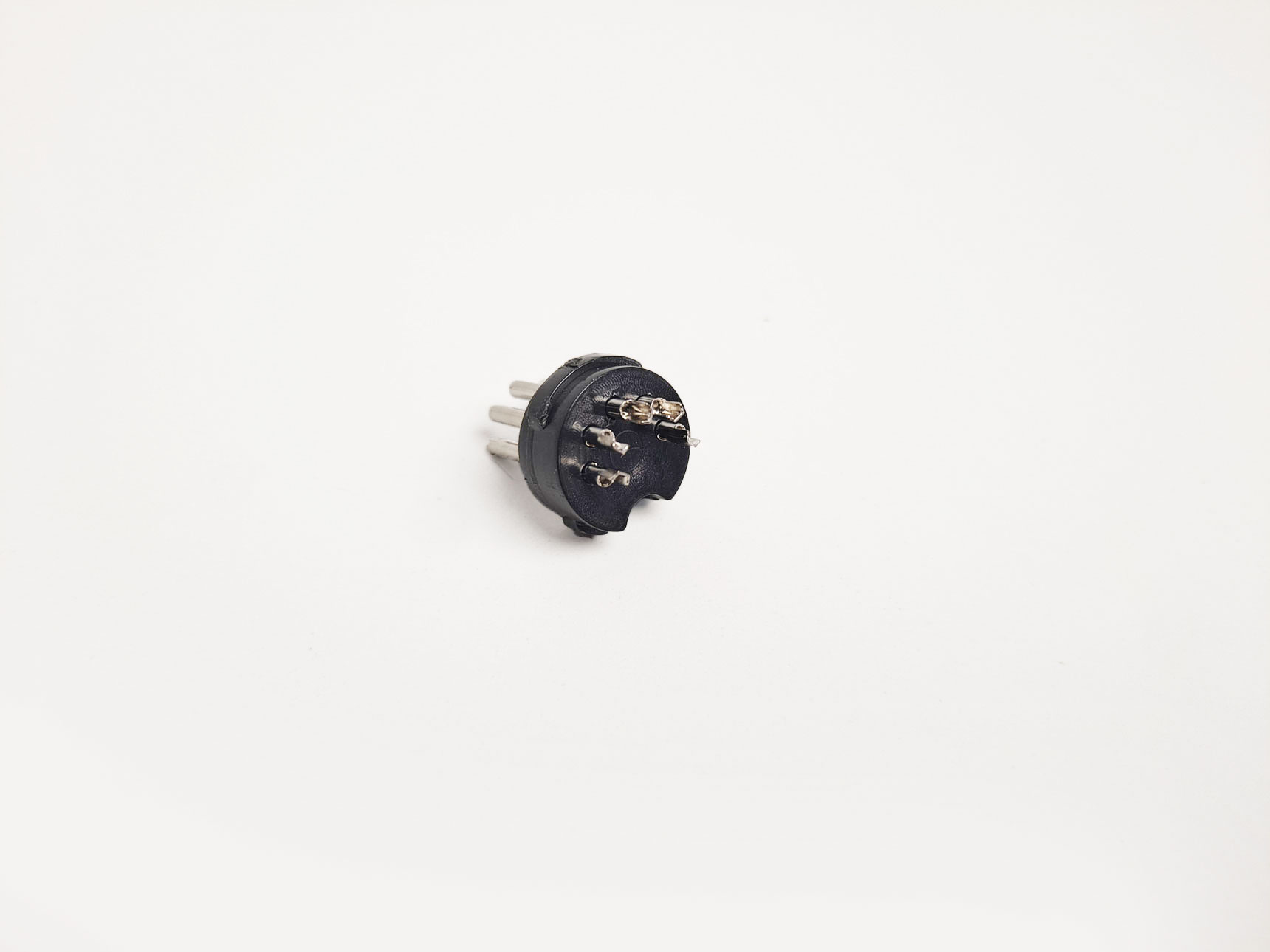

Après avoir retiré le cache en plastique, vous pourrez désassembler la prise DIN comme présenté sur la photographie.

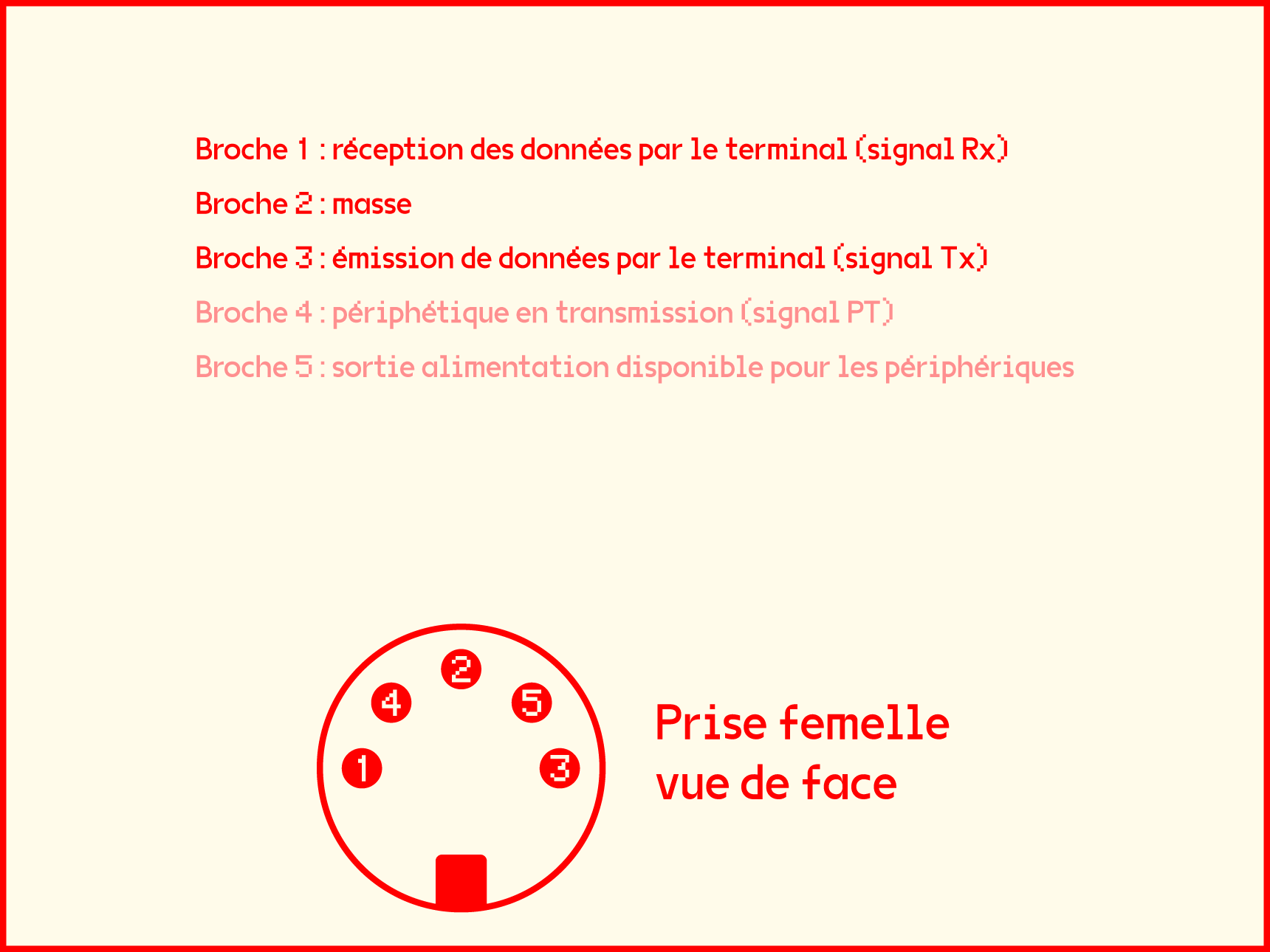

La prise DIN est composé de 5 broches, dont 3 qui nous intéresse pour notre usage.

Pour la prochaine étape, isolez la partie de la prise DIN qui contient les 5 broches.

Etape 3Soudure de la prise

Pour cette étape, munissez vous des cables, de la résistance et du fer à souder.

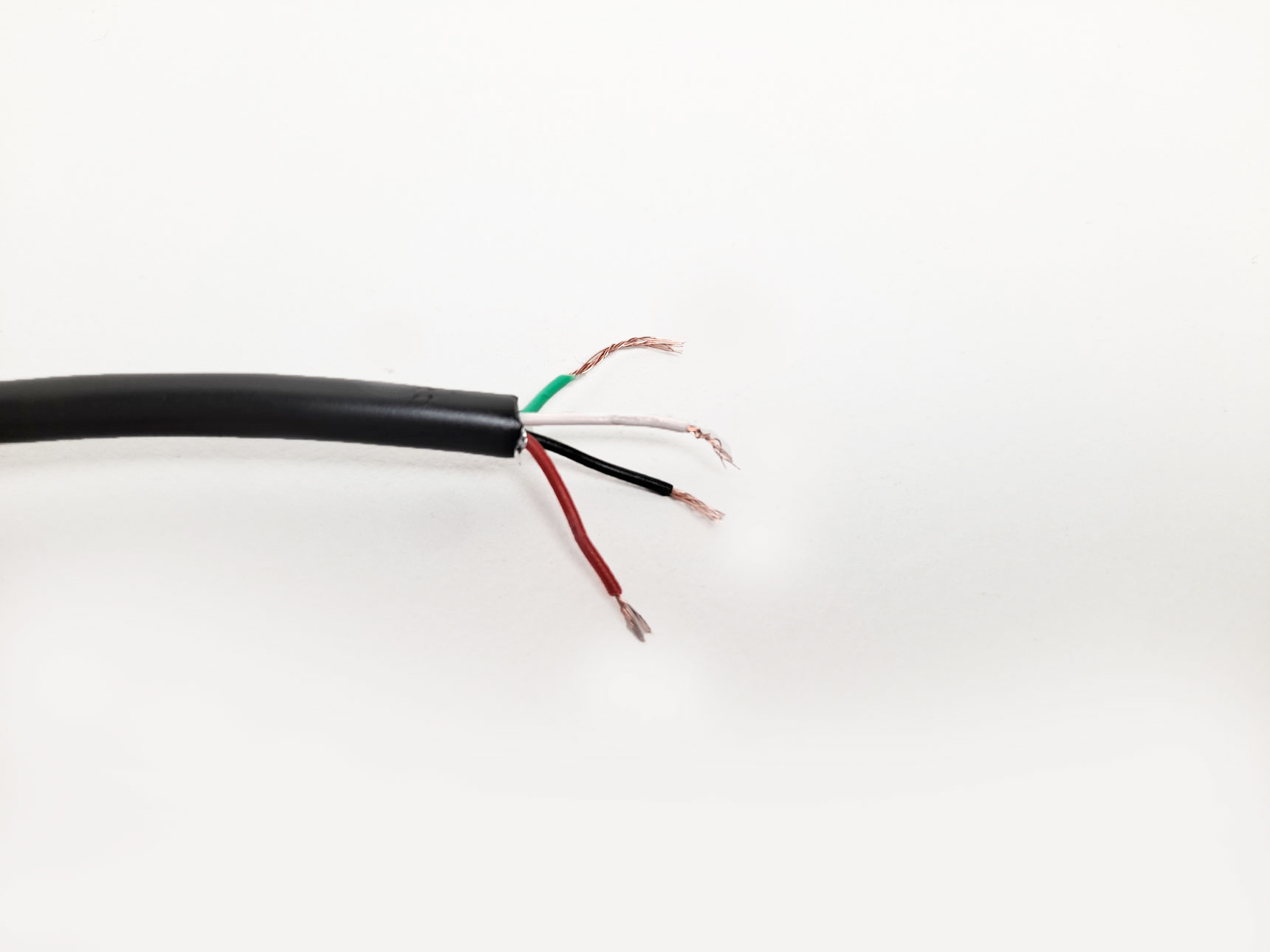

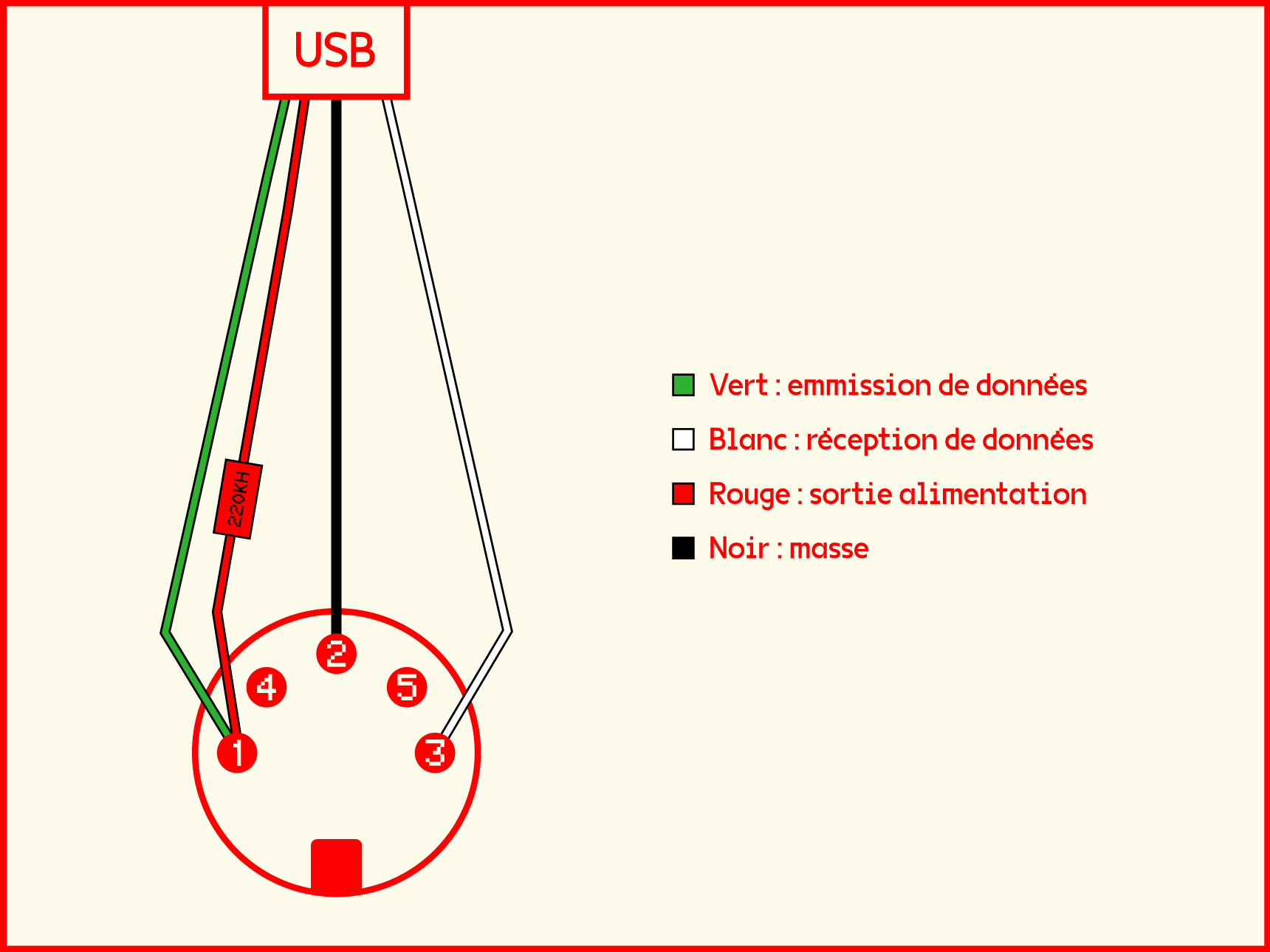

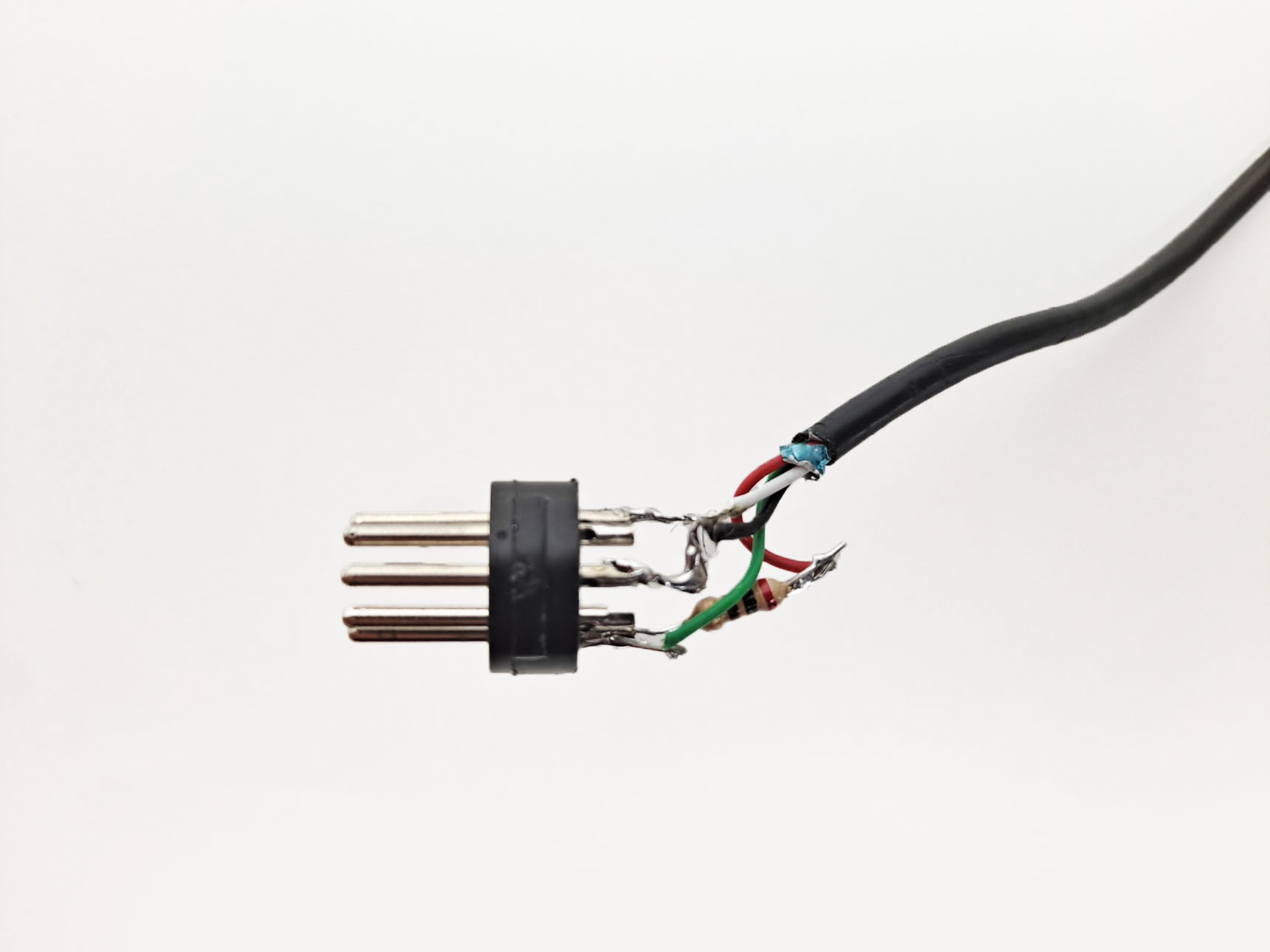

Soudez les cables USB à la prise DIN comme présenté sur le schéma.

⚠ N'oubliez pas de mettre la résistance de 220KH entre la broche 1 et le cable rouge (VCC) de votre USB.

Laissez le cache de la prise DIN en plastique sur le cable USB, sinon, après avoir soudé, vous ne pourrez pas le mettre.

Vérifiez de n'avoir fait aucun faux-contact ou court-circuit en utilisant un multimètre.

Etape 4Connexion au minitel

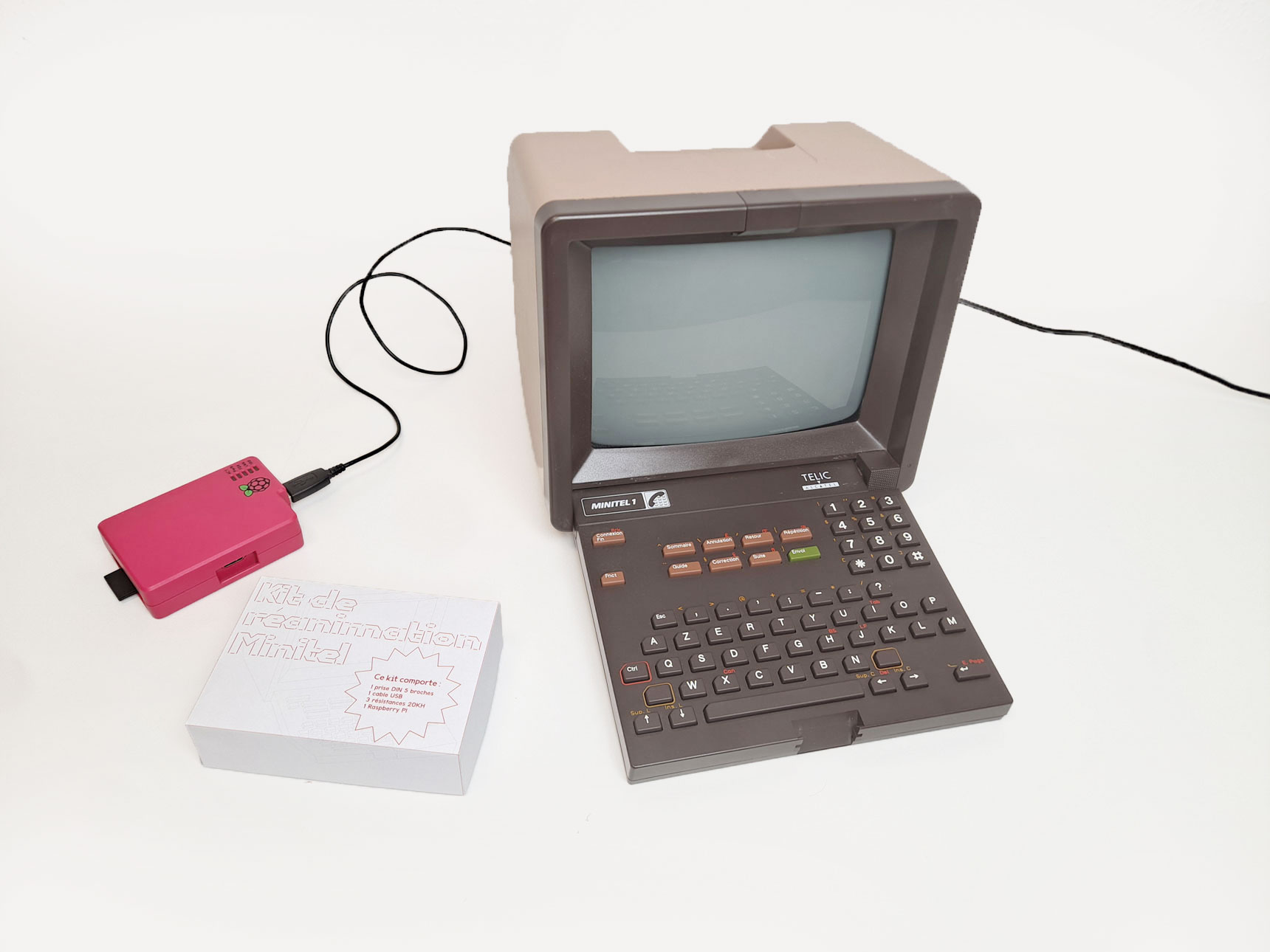

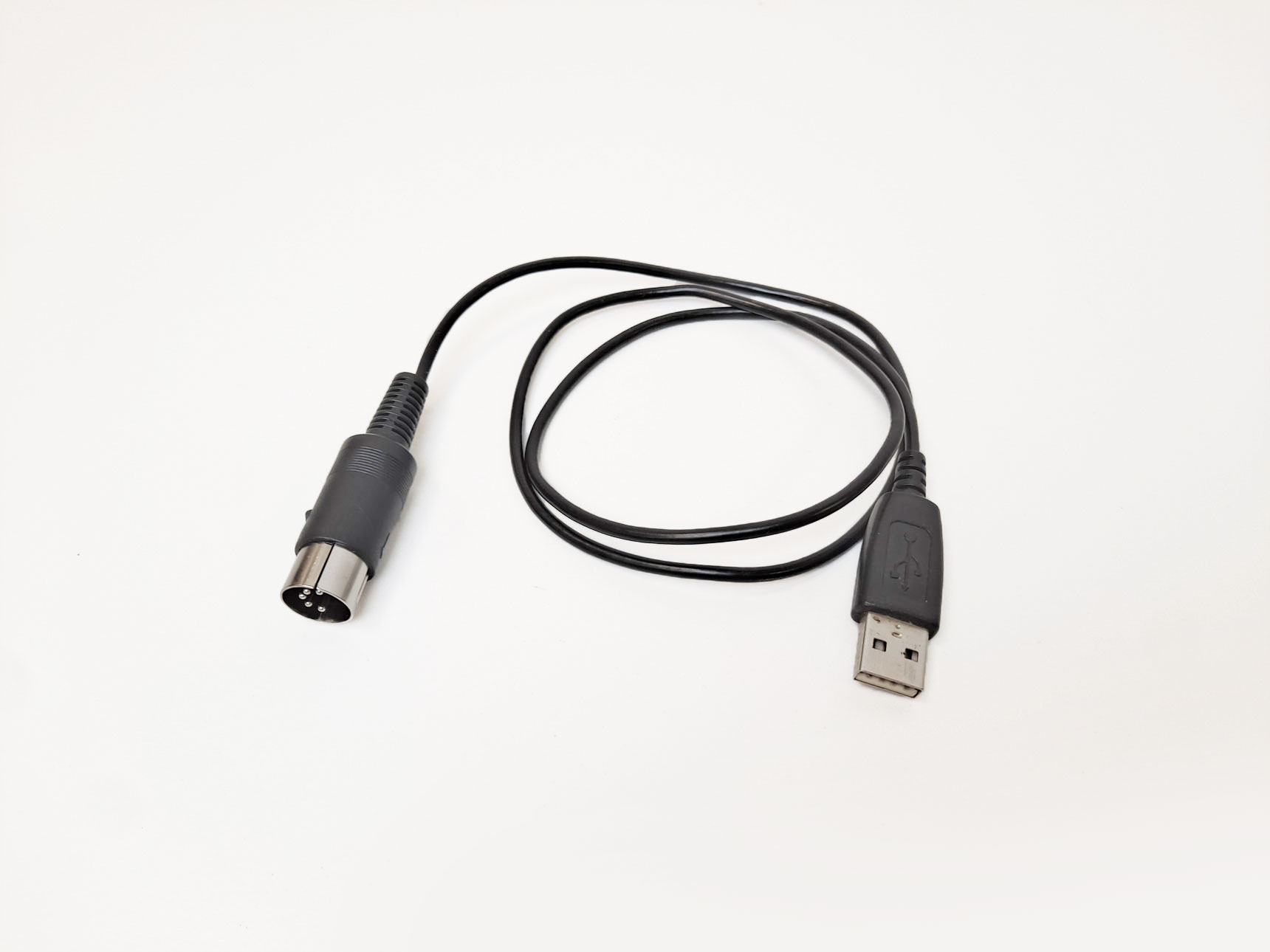

Pour terminer, connectez votre câble fraîchement soudé au Minitel et à votre Raspberry PI. Ensuite, alimentez votre Raspberry PI en utilisant le câble micro, et branchez votre Minitel sur une prise secteur.

Allumez votre Minitel, et si vous avez bien suivi la procédure, vous pourrez voir le programme de test s'afficher sur le Minitel !

⚠ Pour aller plus loin

Si vous souhaitez créer vos propres programme et modifier le Minitel à votre Guise, connectez votre Raspberry PI à un écran, une souris et un clavier pour avoir accès a son interface. Ensuite, vous pourrez utiliser le logiciel Thony pour programmer (à l'aide de la librairie Pynitel). Pour plus d'informations, regardez la documentation Pynitel
